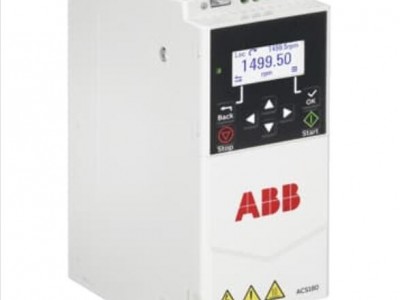

ACS180-04S-09A8-2
概要信息
全球商业别名: ACS180-04S-09A8-2
产品ID: 3AXD50000827572
ABB型号名称: ACS180-04S-09A8-2
目录说明: LV AC machinery drive module, IEC: Pn 2.2 kW, 9.8 A (ACS180-04S-09A8-2)
详细描述: ACS180 是一款紧凑，稳定，灵活的变频器(VSD)，适用于泵，风机，压缩机，输送机，卷绕机和搅拌机等应用。这款易于使用的紧凑型变频器提供了优异的性能和质量，具有卓越的价值，并嵌入了所有基本的机械应用功能。作为ABB兼容型传动产品组合的一员，它共享相同的架构和用户界面，以方便使用。
完整的驱动模块效率 （61800-9-2）：
工作点频率 电流 绝对损失 相对损失 效率
0 / 25 % 31 瓦 0.8 % 86.8 %
0 / 50 % 39 瓦 1.0 % 91.2 %
0 / 100 % 57 瓦 1.5 % 92.8 %
50 / 25 % 33 瓦 0.8 % 92.9 %
50 / 50 % 42 瓦 1.1 % 95.2 %
50 / 100 % 64 瓦 1.6 % 96.0 %
90 / 50 % 47 瓦 1.2 % 96.9 %
90 / 100 % 76 瓦 2.0 % 97.3 %
尺寸
产品净高: 190 mm
产品净重: 1.24 kg
产品净宽: 70 mm
产品净深: 143 mm
技术参数
频率 (f): 47.5 ... 63 Hz
输入电压 (Uin): 200 … 240 V
安装类型: Module_NO UNIT$
相数: 3
